新宿区市谷での鉄筋コンクリート造4階建て新築賃貸マンションの建替え建設事例です。

上の写真は304号室の居室に面する2つの設備バルコニー面です。

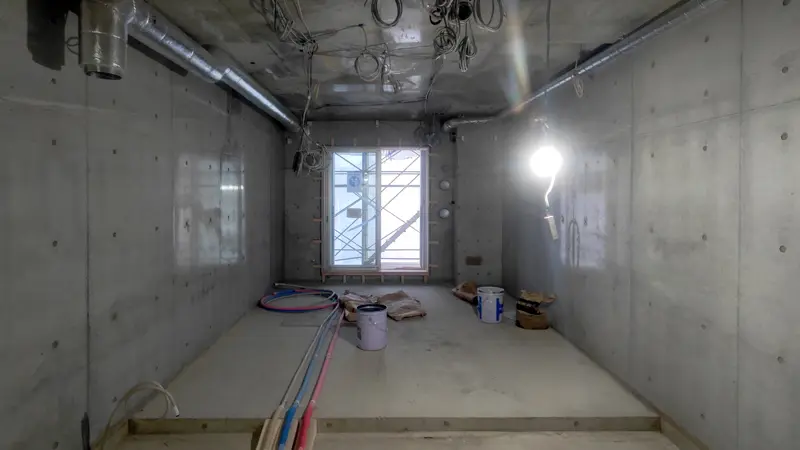

202号室

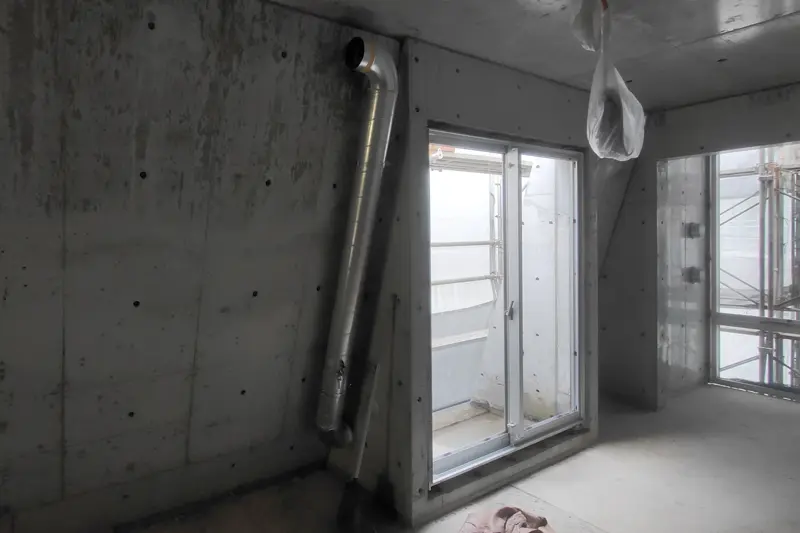

サッシの取付と床給湯配管と天井換気ダクト写真左手がキッチンダクト　右手がユニットバス・洗面トイレ用ダクトです。

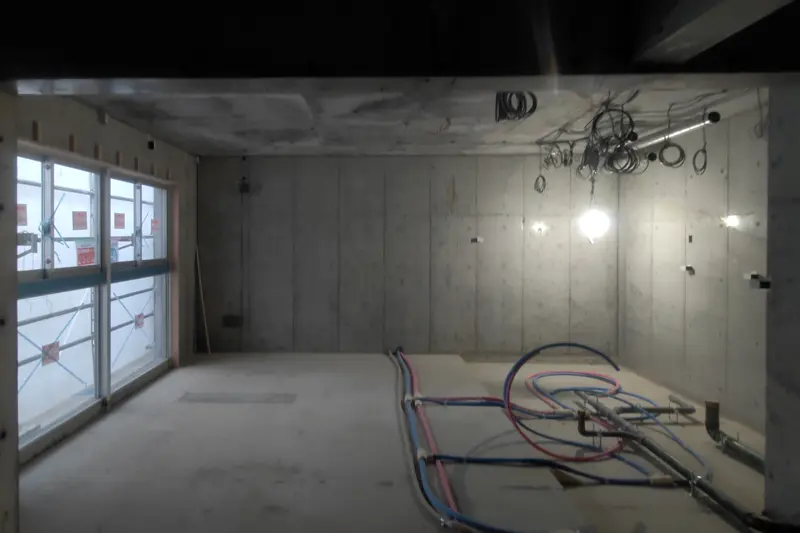

204号室

右手が水回りになります。

この部屋は、この建物で唯一バルコニーの無い部屋です。

前面道路に面していない北向きの窓なので、採光補正係数が厳しいため、窓がとても大きく設けられています。

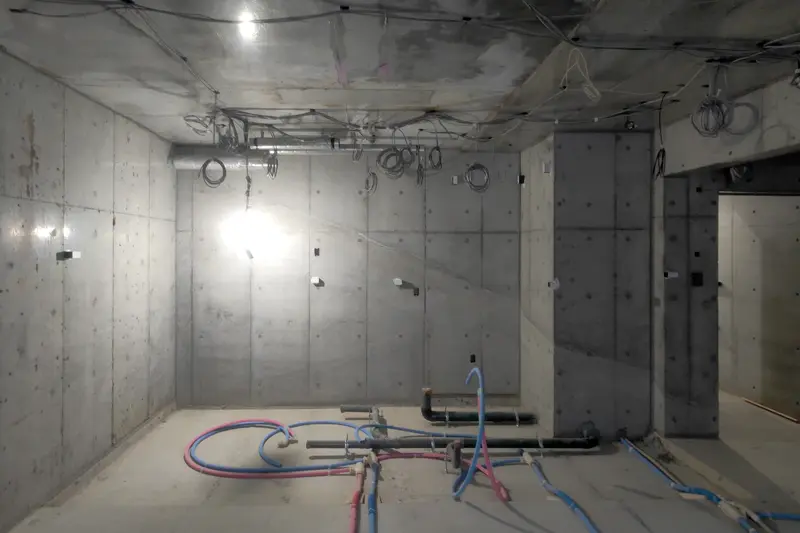

204号室水回り

床排水・給水給湯配管が施工されています。

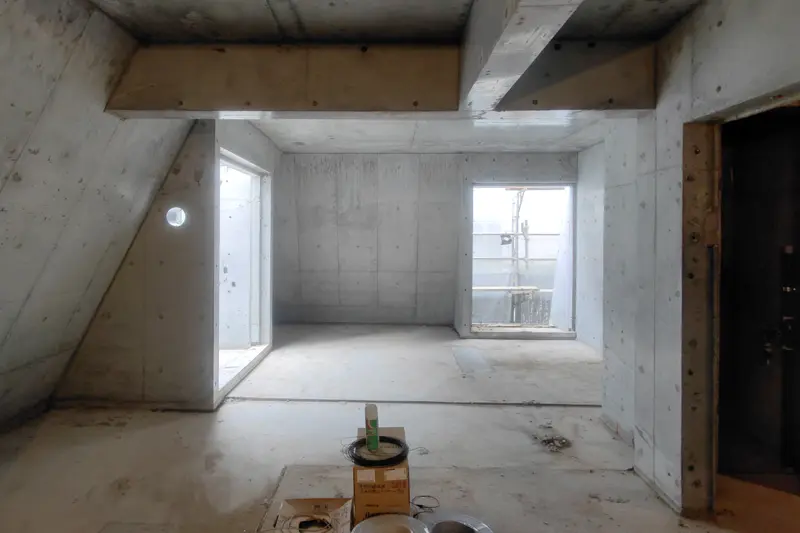

303号室　洋室側

高度斜線制限　日影制限により傾斜している壁は、構造上重要な壁柱の役割をしています。

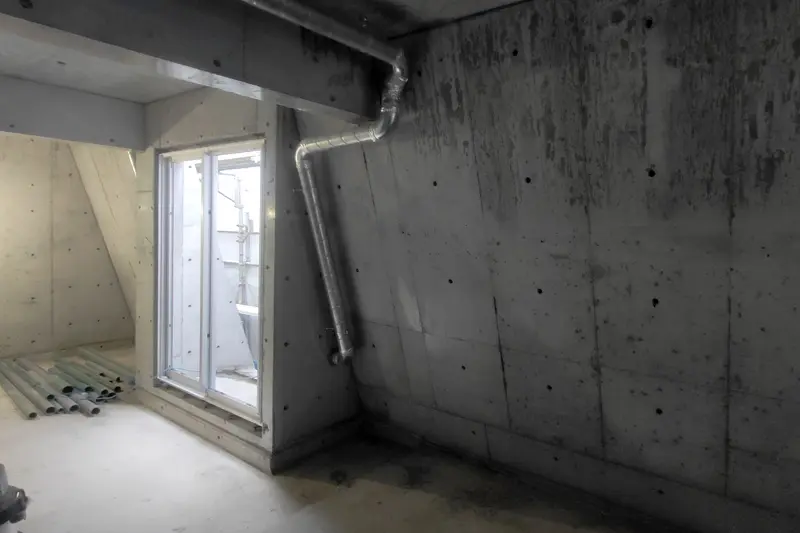

303号室　玄関側

三角形の壁の部分にダクト開口が開けられているのは、ダクト開口納まりが斜壁でなく垂直壁面で開口とした方が、雨仕舞が良くなるからです。

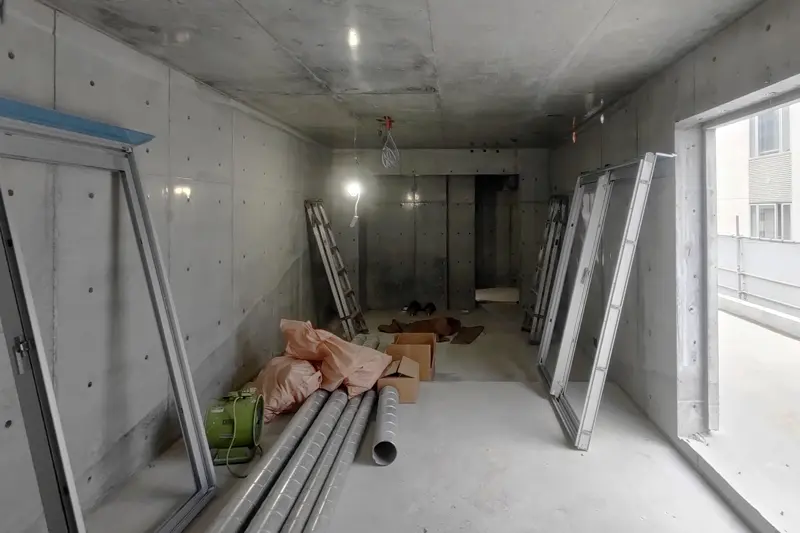

402号室

サッシの取付準備中です。

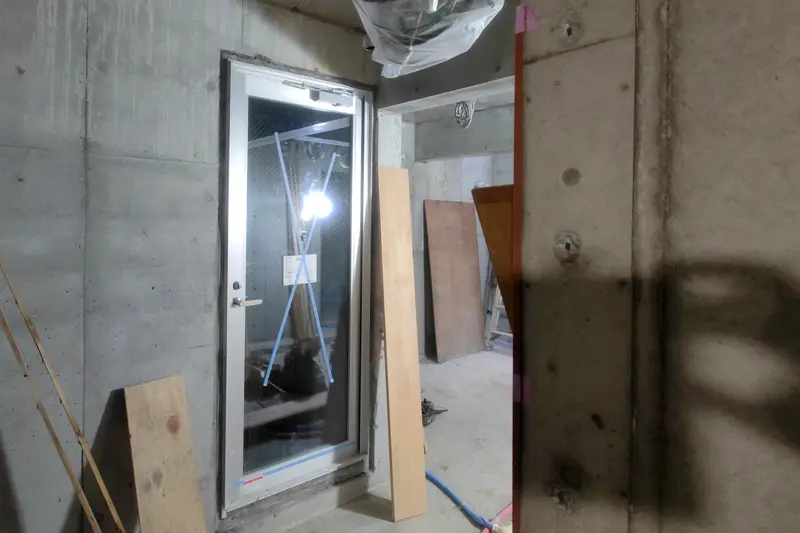

101号室玄関付近

101号室は2方向避難のためにピロティに面する出入口があります。

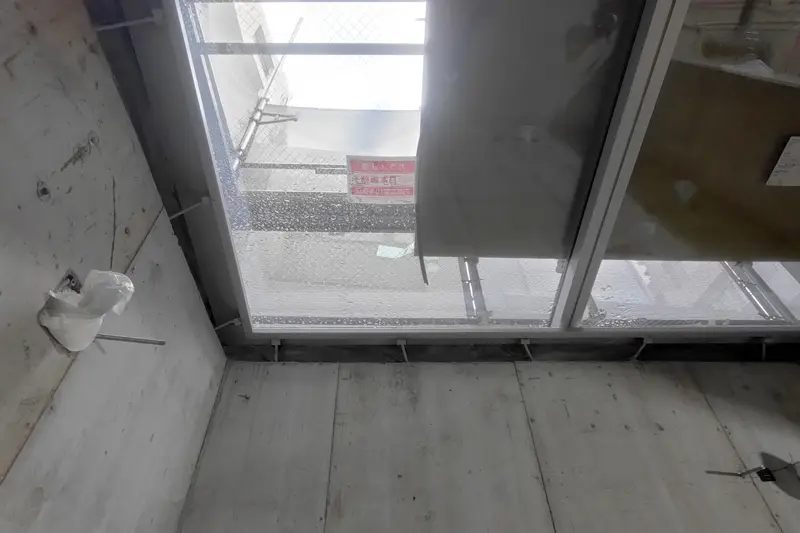

101号室　トップライト

101号室は採光条件が一番厳しい部屋です。

そのため、採光補正係数が3倍のトップライトを設けています。

トップライトを設けると上階の床面積を設けることができなくなり、賃貸マンションで重要な床面積の最大化を損ねるため本来トップライトを下階で設けるべきではありません。

このトップライト位置は、高度斜線制限と日影制限から上階に床面積を設けることができない位置に限定してトップライトを設けています。

そのため、床面積の最大化を損なわない最小限の位置と大きさになっています。

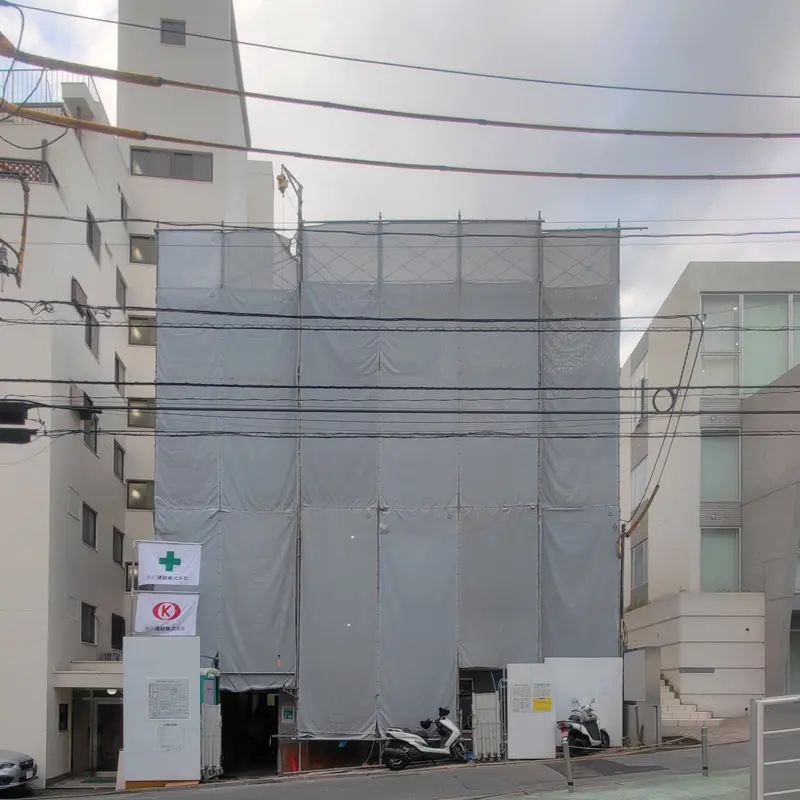

道路側外観
